[TEC] PythonによるGUIを用いたシリアル通信サンプルプログラム（hdlSerial GUI）

# HuMANDATA LTD. hdlSerial_GUI_v10.py
import tkinter as tk
from tkinter import scrolledtext
from tkinter import font
from hdlSerial_Config_v10 import hdlCfgMgr
from hdlSerial_v21 import hdlSerialComm
from datetime import datetime
import os


class hdlSerialGUI:
    def __init__(self, root, entry_TXT, area_RX, area_LOG):
        self.root = root
        self.entry = entry_TXT
        self.textarea = area_RX
        self.log = area_LOG

        try:
            hdlCfg = hdlCfgMgr.load_config(ini_path="hdlSerial.ini", ini_callback=self.on_log)
            hdlPort = hdlCfgMgr.search_port(
                com_num=hdlCfg["com"],
                com_desc=hdlCfg["description"],
                port_callback=self.on_log  # 受信データを受信表示に渡す
            )
            self.serial = hdlSerialComm(
                port=hdlPort,
                baudrate=hdlCfg["baudrate"],
                eol_tx=hdlCfg["eol_tx"],
                eol_rx=hdlCfg["eol_rx"],
                encoding=hdlCfg["encode_charset"],
                callback=self.on_receive,  # 受信データを受信表示に渡す
                log_callback=self.on_log   # ログデータをログ表示に渡す
            )
            if not self.serial.open():
                self.on_log("Error: Open Serial Port")
                self.serial = None

        except Exception as e:
            self.on_log(f"Error: Initial Configuration, {e}")
            self.serial = None

    def on_receive(self, data):
        self.root.after(0, self.update_text, data)

    def on_log(self, data):
        self.root.after(0, self.write_log, data)

    def write_log(self, data):
        now = datetime.now()
        timestamp = f"[{now:%Y/%m/%d %H:%M:%S}.{now.microsecond // 1000:03d}] "
        self.log.insert(tk.END, timestamp+data+"\n")

    def send_text(self, data):
        self.serial.sendData(data)
        self.on_log("TX: "+data)

    def update_text(self, data):
        self.textarea.insert(tk.END, data+"\n")
        self.on_log("RX: "+data)


def main():
    root = tk.Tk()
    root.title("HuMANDATA HdlSerial_GUI v1.0")
    icon_path = os.path.join(os.path.dirname(os.path.abspath(__file__)), "hdlpyicon.gif")
    icon = tk.PhotoImage(file=icon_path)
    root.iconphoto(True, icon)
    root.geometry("500x500")
    text_font = font.Font(size=11)

    frame1 = tk.Frame(root)
    frame1.pack(fill=tk.X, padx=5, pady=5)
    tk.Label(frame1, text="送信データ :").pack(side=tk.LEFT)
    entry_TXT = tk.Entry(frame1, font=text_font)
    entry_TXT.pack(side=tk.LEFT, padx=10, fill=tk.X, expand=True)

    tk.Label(root, text="受信データ :").pack(anchor="w", padx=5)
    area_RX = scrolledtext.ScrolledText(root, width=50, height=12, font=text_font)
    area_RX.pack(padx=10, pady=5, fill=tk.BOTH, expand=True)

    area_LOG = scrolledtext.ScrolledText(root, width=50, height=9, font=text_font)
    area_LOG.pack(padx=10, pady=5, fill=tk.BOTH, expand=True)

    serial_Mgr = hdlSerialGUI(root, entry_TXT, area_RX, area_LOG)
    if serial_Mgr.serial is None:
        print("End: Valid COM Port not found")
        root.destroy()  # GUIを閉じる
        return  # main()終了
    serial_Mgr.serial.start()

    tk.Button(
        frame1, text="送信", width=10, command=lambda: serial_Mgr.send_text(entry_TXT.get())
    ).pack(side=tk.RIGHT)

    def on_close():
        if serial_Mgr.serial:
            serial_Mgr.serial.close()
        root.destroy()

    root.protocol("WM_DELETE_WINDOW", on_close)
    root.mainloop()


if __name__ == "__main__":
    main()

# HuMANDATA LTD. hdlSerial_Config_v10.py
import os
import sys
import configparser
import serial
import serial.tools.list_ports


class hdlCfgMgr:

    @staticmethod
    def _notify(callback, message):
        if callback:
            callback(message)
        else:
            print(message)

    @staticmethod
    def load_config(ini_path="hdlSerial.ini", ini_callback=None):  # デフォルト値設定とiniファイルから設定読込
        config_values = {
            "baudrate": 9600,
            "eol_tx": "CR",
            "eol_rx": "CR",
            "encode_charset": "utf-8",
        }

        ini_file = os.path.join(os.path.dirname(os.path.abspath(sys.argv[0])), ini_path)
        if os.path.isfile(ini_file):
            config = configparser.ConfigParser()
            config.read(ini_file, encoding="utf-8-sig")
            config_values.update(config["DEFAULT"])
            hdlCfgMgr._notify(ini_callback, "Set Configuration from ini file")
        else:
            hdlCfgMgr._notify(ini_callback, "ini file not Found")
        return config_values

    @staticmethod
    def search_port(com_num="", com_desc="", port_callback=None):  # COMポートの検索
        ports = serial.tools.list_ports.comports()
        for p in ports:
            if com_num and p.device == com_num:  # COM番号一致
                hdlCfgMgr._notify(port_callback, "Port Detected by COM Name, "+p.device)
                return p.device
            if com_desc and p.description and com_desc in p.description:  # description一致
                hdlCfgMgr._notify(port_callback, "Port Detected by Description, "+p.description)
                return p.device
            if p.manufacturer and 'HuMANDATA' in p.manufacturer:  # HuMANDATA製品
                hdlCfgMgr._notify(port_callback, "Port Detected by Manufacturer, "+p.manufacturer)
                return p.device
        hdlCfgMgr._notify(port_callback, "Error: Valid port not found")
        return None

• Pythonプログラムの実行には、あらかじめPython実行環境のインストールが必要です。
• 本プログラムは、Pythonバージョン3.11.9で作成・確認しております。バージョンが異なる場合の動作については未確認です。

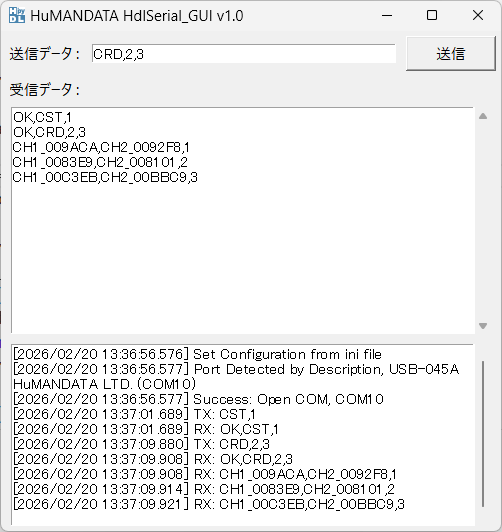

ターミナルなどから「hdlSerial_GUI_v10.py」を実行すると以下のGUIが開きます。

接続先は例としてUSB-045A（2CH 独立絶縁型 USB 4-20mA 電流モニタ）を使用しております。

1. 初めにiniファイルの設定情報を基にCOMポートを検索・接続します。iniファイルがない場合はhdlSerial_Config_v10.py内で指定されたデフォルト値を使用します。検索は設定されたCOM番号、description、manufacturerの順で行い、いずれかに一致したCOMポートに接続を試みます。
2. 上記の実行例では、シリアル通信開始後に送信データに「CST,1」を入力し、送信ボタンを押してデータを送信しています。（「CST」はUSB-045Aの接続確認コマンド）
3. データを受信すると受信データの欄にデータに表示されます。

• 有効なCOMポートが見つからず、オープンできない場合はGUIは表示されず「End: Valid COM Port not found」が返ります。
• 接続などのステータスや送受信データなどのログは、受信データの下の欄に時刻付きで表示されます。

この他、一例として、USB-003、USB-010、USB-045VなどのCOMポート使用してシリアル通信を行う製品とも同様に接続、通信の確認が可能です。接続・通信時にはそれぞれの製品、環境に応じてCOM番号やシリアル通信の設定の変更が必要になる場合があります。
詳しくは各製品ページやマニュアルをご参照ください。
